sigma/ X (Steuerungstyp)

Beschreibung Produktgruppe

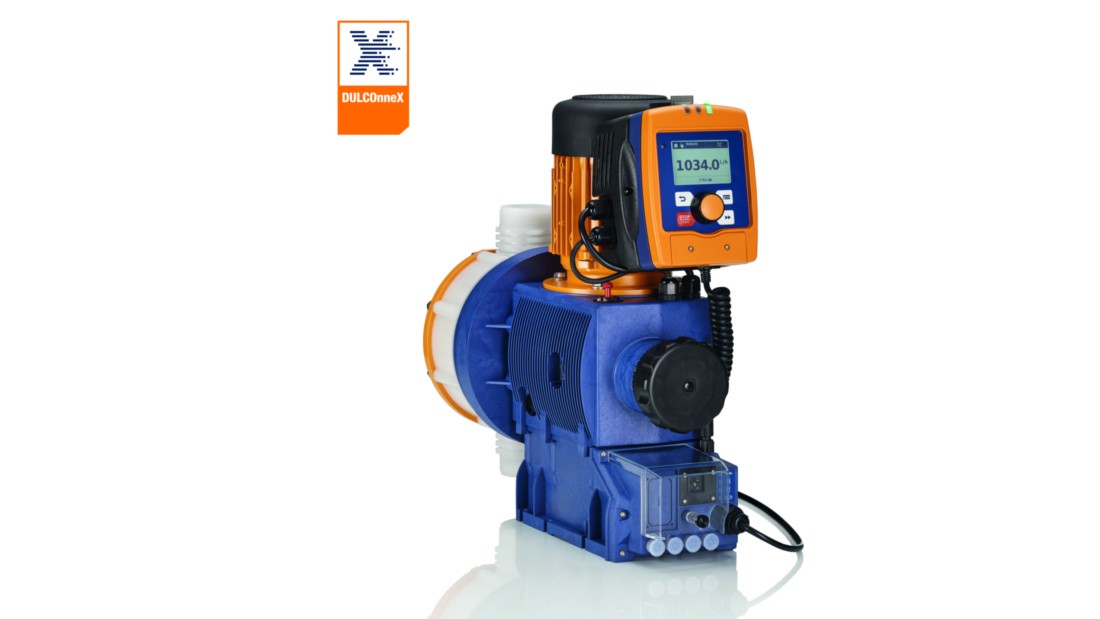

sigma/ X (Steuerungstyp) – zuverlässig, intelligent und vernetzbar

Die Membrandosierpumpe deckt einen Leistungsbereich von 21 bis 1.040 l/h in den Varianten S1Cb, S2Cb und S3Cb ab. Ihre patentierte Mehrschicht-Sicherheitsmembran gewährleistet höchste Prozesssicherheit. Effizienter Schutz des Antriebs gegenüber Überlast, durch einen eingebauten Frequenzumrichter mit Mikroprozessorsteuerung. Großer Verstellbereich durch Kombination von Frequenz- und Hublängenverstellung. Die Pumpe arbeitet mit hoher Präzision über den gesamten Frequenzbereich. Genaue und komplikationsfreie Dosierung von viskosen und ausgasenden Medien durch Anpassung des Bewegungsprofils.

Passende Ersatzteile können im Display angezeigt werden. Durch das integrierte Logbuch wird die Prozessführung, Optimierung und Fehleranalyse wesentlich erleichtert.

Weitere Produktinformationen und Downloads finden Sie auf unserer Corporate Website.

Eigenschaften

  • Hublängenverstellung: manuell mittels selbstarretierendem Drehknopf in 1 % Schritten
  • Reproduzierbarkeit der Dosierung bei definierten Bedingungen und korrekter Installation besser ±2 % im Hublängeneinstellbereich 30 – 100 %
  • Spannungsversorgung: 1 pH, 100 – 230 V ±10 %, 240 V ±6 %, 50/60 Hz (420 W)
  • Schutzart IP 65
  • Glasfaserverstärktes Kunststoffgehäuse
  • Manuell bzw. extern Kontaktbetrieb einstellbar, Faktor bei externer Kontaktansteuerung 99:1 – 1:99, Batch Betrieb mit max. 99.999 Hüben/Startimpuls
  • Anschluss für 2-stufigen Niveauschalter
  • Zeitabhängige Steuerung der Dosiermenge über integrierter Timer
  • Relaismodul mit 1 x Umschaltkontakt, 230 V – 8 A
  • Relaismodul mit 2 x Ein, 24 V – 100 mA
  • Die sigma Baureihe ist in der Ausführung „Physiologisch unbedenklich zum medienberührten Werkstoff“ wählbar
  • Mediumberührte Werkstoffe: PVDF, Edelstahl 1.4571/1.4404 und PTFE
  • Optionales Ausgang-/Relaismodul: 0/4- 20 mA Analogausgang zur Fernübertragung von Hubfrequenz plus Relaismodul mit 1 x Ein, 24 V – 100 mA
  • Optionale Anbindung an PROFINET über ProMinent DULCOnvert PROFIBUS®- PROFINET Converter
Bei allen mechanisch ausgelenkten Membrandosierpumpen sind aus sicherheitstechnischen Gründen bei der Installation geeignete Überströmeinrichtungen vorzusehen.
Lieferdetails
Lieferumfang: Dosierpumpe mit Netzkabel
Lieferzeit: 5-6 Wochen
Varianten
Bestellnummer Preis max. Förderleistung max. Gegendruck Dosierkopfwerkstoff Dosierkopfausführung Anschlussgröße
1123552
S1CBH07065PVTS000UA11000DE
63 l/h 7 bar PVDF ohne Überströmventil, ohne Ventilfedern Außengewinde G3/4"
1123551
S1CBH04120PVTS000UA11000DE
117 l/h 4 bar PVDF ohne Überströmventil, ohne Ventilfedern Außengewinde G1"
1123554
S2CBH07220PVTS000UA11000DE
271 l/h 7 bar PVDF ohne Überströmventil, ohne Ventilfedern Außengewinde G1 1/2"
1123553
S2CBH04350PVTS000UA11000DE
353 l/h 4 bar PVDF ohne Überströmventil, ohne Ventilfedern Außengewinde G1 1/2"
1123555
S3CBH070580PVTS100UA11000DE
670 l/h 7 bar PVDF mit Ventilfedern Halar (CTFE) beschichtet, ohne Überströmventil Außengewinde G2"
Bestellnummer: 1123552
Anschlussgröße :
Außengewinde G3/4"
Ausführung :
mit ProMinent-Logo
Bedieneinheit :
HMI mit Click Wheel 0,5 m
Dichtungen :
PTFE
Dosierkopfausführung :
ohne Überströmventil, ohne Ventilfedern
Dosierkopfwerkstoff :
PVDF
Elektrischer Anschluss :
100-230 V /-10 % / 240 ±6 %, 50/60 Hz
Hubfrequenz :
200 Hübe/min
Hublängenverstellung :
manuell
Hubvolumen :
max. 5,2 ml/Hub
Identcode :
S1CBH07065PVTS000UA11000DE
Kabel und Stecker :
2m Europa-Netzkabel
Leistung :
110W
Membran :
Mehrlagensicherheitsmembran mit optischer Bruchanzeige
Motordaten :
1 ph 100-230 V (+/- 10 %), 50/60 Hz
Niveauschalter :
Eingang für 2-stufiger Niveauschalter mit Rundstecker
Relaisfunktion :
Relais 3-pol. 230 V, 8A, voreingestellt auf Störmelderelais abfallend
Saughöhe :
6,0 mWS (bei befüllter Saugleitung und befülltem Dosierkopf)
Schutzart :
IP65
Sprache :
Deutsch (voreingestellt)
Ventilkugeln :
Keramik
Zulassung :
CE
max. Förderleistung :
63 l/h
max. Gegendruck :
7 bar
max. zulässiger Vordruck Saugseite :
1 bar
Bestellnummer: 1123551
Anschlussgröße :
Außengewinde G1"
Ausführung :
mit ProMinent-Logo
Bedieneinheit :
HMI mit Click Wheel 0,5 m
Dichtungen :
PTFE
Dosierkopfausführung :
ohne Überströmventil, ohne Ventilfedern
Dosierkopfwerkstoff :
PVDF
Elektrischer Anschluss :
100-230 V /-10 % / 240 ±6 %, 50/60 Hz
Hubfrequenz :
200 Hübe/min
Hublängenverstellung :
manuell
Hubvolumen :
max. 9,7 ml/Hub
Identcode :
S1CBH04120PVTS000UA11000DE
Kabel und Stecker :
2m Europa-Netzkabel
Leistung :
110W
Membran :
Mehrlagensicherheitsmembran mit optischer Bruchanzeige
Motordaten :
1 ph 100-230 V (+/- 10 %), 50/60 Hz
Niveauschalter :
Eingang für 2-stufiger Niveauschalter mit Rundstecker
Relaisfunktion :
Relais 3-pol. 230 V, 8A, voreingestellt auf Störmelderelais abfallend
Saughöhe :
3,0 mWS (bei befüllter Saugleitung und befülltem Dosierkopf)
Schutzart :
IP65
Sprache :
Deutsch (voreingestellt)
Ventilkugeln :
Keramik
Zulassung :
CE
max. Förderleistung :
117 l/h
max. Gegendruck :
4 bar
max. zulässiger Vordruck Saugseite :
1 bar
Bestellnummer: 1123554
Anschlussgröße :
Außengewinde G1 1/2"
Ausführung :
mit ProMinent-Logo
Bedieneinheit :
HMI mit Click Wheel 0,5 m
Dichtungen :
PTFE
Dosierkopfausführung :
ohne Überströmventil, ohne Ventilfedern
Dosierkopfwerkstoff :
PVDF
Elektrischer Anschluss :
100-230 V /-10 % / 240 ±6 %, 50/60 Hz
Hubfrequenz :
160 Hübe/min
Hublängenverstellung :
manuell
Hubvolumen :
max. 27,7 ml/Hub
Identcode :
S2CBH07220PVTS000UA11000DE
Kabel und Stecker :
2m Europa-Netzkabel
Leistung :
220W
Membran :
Mehrlagensicherheitsmembran mit optischer Bruchanzeige
Motordaten :
1 ph 100-230 V (+/- 10 %), 50/60 Hz
Niveauschalter :
Eingang für 2-stufiger Niveauschalter mit Rundstecker
Relaisfunktion :
Relais 3-pol. 230 V, 8A, voreingestellt auf Störmelderelais abfallend
Saughöhe :
5,0 mWS (bei befüllter Saugleitung und befülltem Dosierkopf)
Schutzart :
IP65
Sprache :
Deutsch (voreingestellt)
Ventilkugeln :
Keramik
Zulassung :
CE
max. Förderleistung :
271 l/h
max. Gegendruck :
7 bar
max. zulässiger Vordruck Saugseite :
1 bar
Bestellnummer: 1123553
Anschlussgröße :
Außengewinde G1 1/2"
Ausführung :
mit ProMinent-Logo
Bedieneinheit :
HMI mit Click Wheel 0,5 m
Dichtungen :
PTFE
Dosierkopfausführung :
ohne Überströmventil, ohne Ventilfedern
Dosierkopfwerkstoff :
PVDF
Elektrischer Anschluss :
100-230 V /-10 % / 240 ±6 %, 50/60 Hz
Hubfrequenz :
200 Hübe/min
Hublängenverstellung :
manuell
Hubvolumen :
max. 29,4 ml/Hub
Identcode :
S2CBH04350PVTS000UA11000DE
Kabel und Stecker :
2m Europa-Netzkabel
Leistung :
220W
Membran :
Mehrlagensicherheitsmembran mit optischer Bruchanzeige
Motordaten :
1 ph 100-230 V (+/- 10 %), 50/60 Hz
Niveauschalter :
Eingang für 2-stufiger Niveauschalter mit Rundstecker
Relaisfunktion :
Relais 3-pol. 230 V, 8A, voreingestellt auf Störmelderelais abfallend
Saughöhe :
5,0 mWS (bei befüllter Saugleitung und befülltem Dosierkopf)
Schutzart :
IP65
Sprache :
Deutsch (voreingestellt)
Ventilkugeln :
Keramik
Zulassung :
CE
max. Förderleistung :
353 l/h
max. Gegendruck :
4 bar
max. zulässiger Vordruck Saugseite :
1 bar
Bestellnummer: 1123555
Anschlussgröße :
Außengewinde G2"
Ausführung :
mit ProMinent-Logo
Bedieneinheit :
HMI mit Click Wheel 0,5 m
Dichtungen :
PTFE
Dosierkopfausführung :
mit Ventilfedern Halar (CTFE) beschichtet, ohne Überströmventil
Dosierkopfwerkstoff :
PVDF
Elektrischer Anschluss :
100-230 V /-10 % / 240 ±6 %, 50/60 Hz
Hubfrequenz :
120 Hübe/min
Hublängenverstellung :
manuell
Hubvolumen :
max. 95,1 ml/Hub
Identcode :
S3CBH070580PVTS100UA11000DE
Kabel und Stecker :
2m Europa-Netzkabel
Leistung :
420W
Membran :
Mehrlagensicherheitsmembran mit optischer Bruchanzeige
Motordaten :
1 ph 100-230 V (+/- 10 %), 50/60 Hz
Niveauschalter :
Eingang für 2-stufiger Niveauschalter mit Rundstecker
Relaisfunktion :
Relais 3-pol. 230 V, 8A, voreingestellt auf Störmelderelais abfallend
Saughöhe :
4,0 mWS (bei befüllter Saugleitung und befülltem Dosierkopf)
Schutzart :
IP65
Sprache :
Deutsch (voreingestellt)
Ventilkugeln :
Plattenventile mit Schließkörper aus Keramik
Zulassung :
CE
max. Förderleistung :
670 l/h
max. Gegendruck :
7 bar
max. zulässiger Vordruck Saugseite :
1 bar

Alle Daten ermittelt mit Wasser bei 20 °C.
