gamma/ X

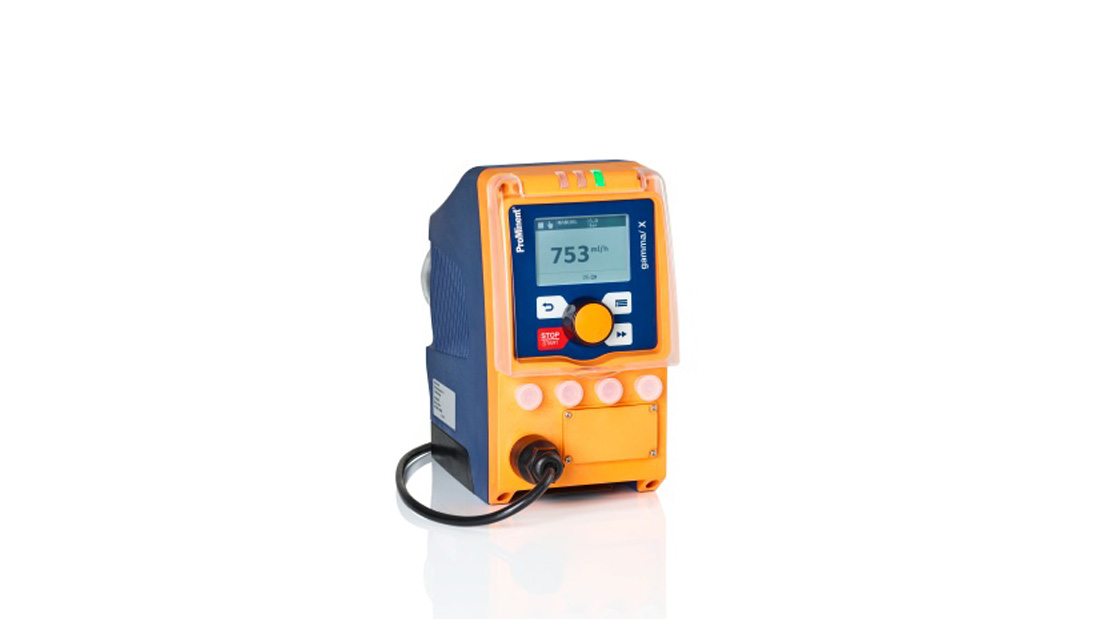

Abbildung kann von der ausgewählten Variante abweichen.
Fördermenge der Baureihe 1 ml/h – 45 l/h bei 25 – 2 bar Gegendruck.
Lernen Sie eine Dosierpumpe kennen, die in puncto Produktivität, Zuverlässigkeit und Wirtschaftlichkeit neue Maßstäbe setzt.
Aktuell bieten wir nur einen Auszug unseres Produktportfolios an, weitere Varianten erhalten Sie auf Anfrage.
Anfragen senden
Beschreibung Produktgruppe
gamma/ X – der bewährte Bestseller intelligent erweitert.
Die Magnet-Membrandosierpumpe gamma/ X ist bedienerfreundlich und hat eine lange Lebensdauer. Eine ausgeklügelte Magnetregelung misst den anstehenden Gegendruck, schützt die Anlage vor Überlast und sorgt für eine druckunabhängige gleichmäßige Dosierung. Zusätzlich erkennt und kompensiert die gamma/ X Luft im Dosierkopf.
Weitere Produktinformationen und Downloads finden Sie auf unserer Corporate Website.
Eigenschaften
- Einfache und feine Einstellung der Literleistung im Automatikbetrieb. Herunterregelbar bis auf wenige ml/h. Alternativ kann die Pumpe auch im Automatik „OFF“ Betrieb über Hublänge und Hubfrequenz betrieben werden.
- Durch den geregelten Magnetantrieb für kontinuierliche Kleinmengendosierung ab ca. 1 ml/h geeignet
- Integrierte Druckmessung und Anzeige für mehr Sicherheit bei der Inbetriebnahme und im Prozess
- Batch-Betrieb mit max. 99,99 l oder 99.999 Hüben/Startimpuls
- Anschluss für 2-stufigen Niveauschalter
- Verfügbare Werkstoffkombinationen PP, PVDF, Acrylglas, PTFE und Edelstahl
- Spezielle Dosierkopfausführungen für ausgasende und höherviskose Medien
- Integrierter 1-Wochen/ 1-Monats-Timer
- Optional mit Profibus®, Profinet, Modbus RTU und CANopen erhältlich
- Optionaler 0/4- 20 mA Ausgang zur Fernübertragung von Ist-Dosierleistung und Fehlermeldungen
- Optionales Relaismodul 230 V, einfach und sicher nachrüstbar
- Optionales Kombirelais 24 V, einfach und sicher nachrüstbar
Lieferdetails
Lieferumfang: Dosierpumpe mit Netzkabel und Anschlussset
Lieferzeit: 2-3 Wochen
Lieferzeit: 2-3 Wochen
Varianten
| Bestellnummer | Preis | Identcode | max. Förderleistung | max. Gegendruck | Dosierkopfwerkstoff | Dosierkopfausführung | Anschlussgröße |
|---|---|---|---|---|---|---|---|
| 1123548 | GMXA1604PVT70000UA10300DE | 2,2 l/h | 10 bar | PVDF | selbstentlüftend mit Rille | Schlauch 6x4 mm | |
| 1123547 | GMXA1604PVT20000UA10300DE | 3,6 l/h | 16 bar | PVDF | mit manueller Entlüftung | Schlauch 6x4 mm | |
| 1123544 | GMXA0708PVT70000UA10300DE | 5,6 l/h | 7 bar | PVDF | selbstentlüftend mit Rille | Schlauch 8x5 mm | |
| 1123522 | GMXA0708PVT20000UA10300DE | 7,6 l/h | 7 bar | PVDF | mit manueller Entlüftung | Schlauch 8x5 mm | |
| 1123546 | GMXA1009PVT20000UA10300DE | 9 l/h | 10 bar | PVDF | mit manueller Entlüftung | Schlauch 8x5 mm | |
| 1123545 | GMXA0715PVT20000UA10300DE | 14,5 l/h | 7 bar | PVDF | mit manueller Entlüftung | Schlauch 8x5 mm | |
| 1123521 | GMXA0424PVT70000UA10300DE | 22 l/h | 4 bar | PVDF | selbstentlüftend mit Rille | Schlauch 12x9 mm | |
| 1123520 | GMXA0424PVT20000UA10300DE | 24 l/h | 4 bar | PVDF | mit manueller Entlüftung | Schlauch 12x9 mm |
Bestellnummer: 1123548
Anschlussgröße:
Schlauch 6x4 mm
Ausführung:
Gehäuse RAL5003/Haube RAL2003
Dichtungen:
PTFE
Dosierkopfausführung:
selbstentlüftend mit Rille
Dosierkopfwerkstoff:
PVDF
Elektrischer Anschluss:
Universal 100-240 V, 50/60 Hz
Hubfrequenz:
200 Hübe/min
Hubvolumen:
max. 0,13 ml/Hub
Identcode:
GMXA1604PVT70000UA10300DE
Kabel und Stecker:
2m Europa-Netzkabel
Leistung:
ca. 25W
Membran:
PTFE/EPDM
Membranbruchmelder:
ohne Membranbruchmelder
Niveauschalter:
Eingang für 2-stufiger Niveauschalter mit Rundstecker
Relaisfunktion:
Relais 3-pol. 230 V, 8A, voreingestellt auf Störmelderelais abfallend
Saughöhe:
1,8 mWS (bei befüllter Saugleitung und befülltem Dosierkopf)
Schutzart:
IP66
Sprache:
Deutsch (voreingestellt)
Ventilkugeln:
Keramik
Zulassung:
CE
max. Förderleistung:
2,2 l/h
max. Gegendruck:
10 bar
Bestellnummer: 1123547
Anschlussgröße:
Schlauch 6x4 mm
Ausführung:
Gehäuse RAL5003/Haube RAL2003
Dichtungen:
PTFE
Dosierkopfausführung:
mit manueller Entlüftung
Dosierkopfwerkstoff:
PVDF
Elektrischer Anschluss:
Universal 100-240 V, 50/60 Hz
Hubfrequenz:
200 Hübe/min
Hubvolumen:
max. 0,30 ml/Hub
Identcode:
GMXA1604PVT20000UA10300DE
Kabel und Stecker:
2m Europa-Netzkabel
Leistung:
ca. 25W
Membran:
PTFE/EPDM
Membranbruchmelder:
ohne Membranbruchmelder
Niveauschalter:
Eingang für 2-stufiger Niveauschalter mit Rundstecker
Relaisfunktion:
Relais 3-pol. 230 V, 8A, voreingestellt auf Störmelderelais abfallend
Saughöhe:
5,0 mWS (bei befüllter Saugleitung und befülltem Dosierkopf)
Schutzart:
IP66
Sprache:
Deutsch (voreingestellt)
Ventilkugeln:
Keramik
Zulassung:
CE
max. Förderleistung:
3,6 l/h
max. Gegendruck:
16 bar
Bestellnummer: 1123544
Anschlussgröße:
Schlauch 8x5 mm
Ausführung:
Gehäuse RAL5003/Haube RAL2003
Dichtungen:
PTFE
Dosierkopfausführung:
selbstentlüftend mit Rille
Dosierkopfwerkstoff:
PVDF
Elektrischer Anschluss:
Universal 100-240 V, 50/60 Hz
Hubfrequenz:
200 Hübe/min
Hubvolumen:
max. 0,48 ml/Hub
Identcode:
GMXA0708PVT70000UA10300DE
Kabel und Stecker:
2m Europa-Netzkabel
Leistung:
ca. 25W
Membran:
PTFE/EPDM
Membranbruchmelder:
ohne Membranbruchmelder
Niveauschalter:
Eingang für 2-stufiger Niveauschalter mit Rundstecker
Relaisfunktion:
Relais 3-pol. 230 V, 8A, voreingestellt auf Störmelderelais abfallend
Saughöhe:
1,8 m WS (bei befüllter Saugleitung und befülltem Dosierkopf)
Schutzart:
IP66
Sprache:
Deutsch (voreingestellt)
Ventilkugeln:
Keramik
Zulassung:
CE
max. Förderleistung:
5,6 l/h
max. Gegendruck:
7 bar
Bestellnummer: 1123522
Anschlussgröße:
Schlauch 8x5 mm
Ausführung:
Gehäuse RAL5003/Haube RAL2003
Dichtungen:
PTFE
Dosierkopfausführung:
mit manueller Entlüftung
Dosierkopfwerkstoff:
PVDF
Elektrischer Anschluss:
Universal 100-240 V, 50/60 Hz
Hubfrequenz:
200 Hübe/min
Hubvolumen:
max. 0,63 ml/Hub
Identcode:
GMXA0708PVT20000UA10300DE
Kabel und Stecker:
2m Europa-Netzkabel
Leistung:
ca. 25W
Membran:
PTFE/EPDM
Membranbruchmelder:
ohne Membranbruchmelder
Niveauschalter:
Eingang für 2-stufiger Niveauschalter mit Rundstecker
Relaisfunktion:
Relais 3-pol. 230 V, 8A, voreingestellt auf Störmelderelais abfallend
Saughöhe:
4,0 m WS (bei befüllter Saugleitung und befülltem Dosierkopf)
Schutzart:
IP66
Sprache:
Deutsch (voreingestellt)
Ventilkugeln:
Keramik
Zulassung:
CE
max. Förderleistung:
7,6 l/h
max. Gegendruck:
7 bar
Bestellnummer: 1123546
Anschlussgröße:
Schlauch 8x5 mm
Ausführung:
Gehäuse RAL5003/Haube RAL2003
Dichtungen:
PTFE
Dosierkopfausführung:
mit manueller Entlüftung
Dosierkopfwerkstoff:
PVDF
Elektrischer Anschluss:
Universal 100-240 V, 50/60 Hz
Hubfrequenz:
200 Hübe/min
Hubvolumen:
max. 0,75 ml/Hub
Identcode:
GMXA1009PVT20000UA10300DE
Kabel und Stecker:
2m Europa-Netzkabel
Leistung:
ca. 30W
Membran:
PTFE/EPDM
Membranbruchmelder:
ohne Membranbruchmelder
Niveauschalter:
Eingang für 2-stufiger Niveauschalter mit Rundstecker
Relaisfunktion:
Relais 3-pol. 230 V, 8A, voreingestellt auf Störmelderelais abfallend
Saughöhe:
3,0 mWS (bei befüllter Saugleitung und befülltem Dosierkopf)
Schutzart:
IP66
Sprache:
Deutsch (voreingestellt)
Ventilkugeln:
Keramik
Zulassung:
CE
max. Förderleistung:
9 l/h
max. Gegendruck:
10 bar
Bestellnummer: 1123545
Anschlussgröße:
Schlauch 8x5 mm
Ausführung:
Gehäuse RAL5003/Haube RAL2003
Dichtungen:
PTFE
Dosierkopfausführung:
mit manueller Entlüftung
Dosierkopfwerkstoff:
PVDF
Elektrischer Anschluss:
Universal 100-240 V, 50/60 Hz
Hubfrequenz:
200 Hübe/min
Hubvolumen:
max. 1,21 ml/Hub
Identcode:
GMXA0715PVT20000UA10300DE
Kabel und Stecker:
2m Europa-Netzkabel
Leistung:
ca. 30W
Membran:
PTFE/EPDM
Membranbruchmelder:
ohne Membranbruchmelder
Niveauschalter:
Eingang für 2-stufiger Niveauschalter mit Rundstecker
Relaisfunktion:
Relais 3-pol. 230 V, 8A, voreingestellt auf Störmelderelais abfallend
Saughöhe:
3,0 mWS (bei befüllter Saugleitung und befülltem Dosierkopf)
Schutzart:
IP66
Sprache:
Deutsch (voreingestellt)
Ventilkugeln:
Keramik
Zulassung:
CE
max. Förderleistung:
14,5 l/h
max. Gegendruck:
7 bar
Bestellnummer: 1123521
Anschlussgröße:
Schlauch 12x9 mm
Ausführung:
Gehäuse RAL5003/Haube RAL2003
Dichtungen:
PTFE
Dosierkopfausführung:
selbstentlüftend mit Rille
Dosierkopfwerkstoff:
PVDF
Elektrischer Anschluss:
Universal 100-240 V, 50/60 Hz
Hubfrequenz:
200 Hübe/min
Hubvolumen:
max. 1,60 ml/Hub
Identcode:
GMXA0424PVT70000UA10300DE
Kabel und Stecker:
2m Europa-Netzkabel
Leistung:
ca. 30W
Membran:
PTFE/EPDM
Membranbruchmelder:
ohne Membranbruchmelder
Niveauschalter:
Eingang für 2-stufiger Niveauschalter mit Rundstecker
Relaisfunktion:
Relais 3-pol. 230 V, 8A, voreingestellt auf Störmelderelais abfallend
Saughöhe:
1,8 mWS (bei befüllter Saugleitung und befülltem Dosierkopf)
Schutzart:
IP66
Sprache:
Deutsch (voreingestellt)
Ventilkugeln:
Keramik
Zulassung:
CE
max. Förderleistung:
22 l/h
max. Gegendruck:
4 bar
Bestellnummer: 1123520
Anschlussgröße:
Schlauch 12x9 mm
Ausführung:
Gehäuse RAL5003/Haube RAL2003
Dichtungen:
PTFE
Dosierkopfausführung:
mit manueller Entlüftung
Dosierkopfwerkstoff:
PVDF
Elektrischer Anschluss:
Universal 100-240 V, 50/60 Hz
Hubfrequenz:
200 Hübe/min
Hubvolumen:
max. 2,00 ml/Hub
Identcode:
GMXA0424PVT20000UA10300DE
Kabel und Stecker:
2m Europa-Netzkabel
Leistung:
ca. 30W
Membran:
PTFE/EPDM
Membranbruchmelder:
ohne Membranbruchmelder
Niveauschalter:
Eingang für 2-stufiger Niveauschalter mit Rundstecker
Relaisfunktion:
Relais 3-pol. 230 V, 8A, voreingestellt auf Störmelderelais abfallend
Saughöhe:
3,0 mWS (bei befüllter Saugleitung und befülltem Dosierkopf)
Schutzart:
IP66
Sprache:
Deutsch (voreingestellt)
Ventilkugeln:
Keramik
Zulassung:
CE
max. Förderleistung:
24 l/h
max. Gegendruck:
4 bar
Alle Daten ermittelt mit Wasser bei 20 °C.
